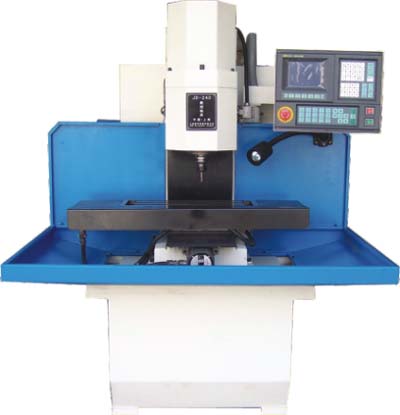

HY-240 型 數控銑床 ( 教學 / 生產兩用型 )
特點：
HY-240 型 數控銑床合理緊湊的工業標準結構，剛性和精度優良的機械性能，穩定可靠的電氣系統控制，豐富靈活的操作功能，大方的整體造型，既是工廠小型復雜模具和精密零件的生產加工設備，也是靈巧的數控教學實驗設備，可配備各種系統。
數控加工功能：
三坐標 3 軸聯動，三維曲面，模具輪廓，點陣絲孔和文字圖案加工。
數控銑床技術參數：
工作臺面積 |
200*500mm 2 |
主軸電機功率 |
0.75Kw |
T 型槽 |
10*3 |
主軸端面至工作臺的距離 |
70-290mm |
工作臺追大承重 |
30Kg |
主軸追高轉速 |
6000rpm |
X 向行程 |
240mm |
選用刀具直徑范圍 |
16mm |
Y 向行程 |
180mm |
定位精度 |
±0.02mm |
Z 向行程 |
220mm |
重復定位精度 |
±0.01mm |
X 向快速移動速度 |
步進： 3m /min
伺服： 6m /min |
數控系統控制軸數 |
3 軸 |
Y 向快速移動速度 |
步進： 3m /min
伺服： 6m /min |
機床外形尺寸 ( 長寬高 ) |
1320*1400*1560mm 3 |
Z 向快速移動速度 |
步進： 3m /min
伺服： 6m /min |
重量 |
500Kg |
數控系統 |
標配為華興�？蛇x配： FANUC 、 SIEMENS 、華中等。 |
